00227664_0

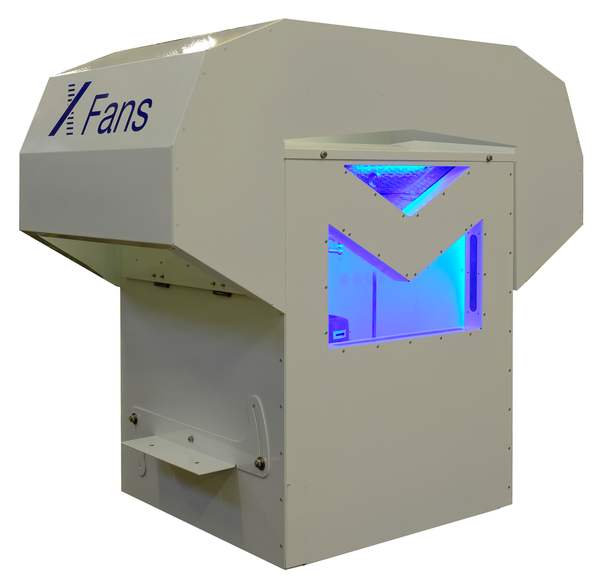

BVDAX


00227664_0

BVDAX

Pro odvod tepla a kouře teplotní třídy F200 / F300 / F400

  • Skříň ve standardu v kategorii ochrany proti korozi C5M
  • Skříň k dispozici ve všech barevných odstínech RAL
  • Tepelně izolovaná skříň
  • Splňuje všechny podmínky právního rámce (odvod kouře, německá vyhláška o šetření energií)
  • Vlastnosti pláště budovy z hlediska netěsností a izolace nejsou narušeny
  • Třída přestupu tepla T4 (podle DIN EN 1886)
  • Třída tepelných mostů TB4 (podle DIN EN 1886)
  • Certifikovaná bezpečnost (funkční integrita pro F400, F300 a F200)
  • Odolný proti nepřízni počasí a robustní (EN 12101-3, SL 1000)
  • Výkonný (průtoky vzduchu vyšší než 100 000 m3/h)
  • Univerzální (možnost integrace se všemi axiálními ventilátory TROX TLT až do F400 a DN 1120)
  • Lehký a odolný, snadná montáž
  • Snadná údržba
  • Sací nástavec (integrovaný v případě volného vstupu)

Použití

Použití

  • Střešní ventilátor pro odvod tepla a kouře
  • Volný výfuk
  • Volné sání nebo připojení potrubí na straně sání
  • Dvojí funkce (možnost větrání a odvodu tepla a kouře)

Popis

Příslušenství

  • Systém pro diagnostiku ventilátorů VD
  • Měřicí zařízení průtoku vzduchu VME
  • Monitorování ložisek metodou shock pulse STI
  • Pružné vložky
  • Protipříruba
  • Ekvipotenciální pospojování
  • Ochranná mřížka (vstupní strana)
  • Usměrňovač proudění
  • Servisní vypínač
  • Frekvenční měnič
  • Regulátor odváděného vzduchu a odvodu tepla a kouře

Klasifikace, normy a směrnice

  • Teplotní třída podle EN 12101 – část 3
  • Pro třídy teploty F200 až F400 podle použitého axiálního ventilátoru pro odvod tepla a kouře
  • Prohlášení o vlastnostech (DoP)
  • Třída zatížení sněhem SL 1000

Technické údaje

Rozměry a hmotnost

  • Rozměry a hmotnost
BVDAX
00228414_0


00228414_0
00228421_0

Rozměry [mm]

① h1 h2 b1 b2

355

1176

947

1287

730

400

1176

947

1287

730

450

1176

947

1287

730

355

1376

1147

1287

730

400

1376

1147

1287

730

450

1376

1147

1287

730

500

1537

1258

1659

980

560

1537

1258

1659

980

630

1537

1258

1659

980

500

1818

1544

1659

980

560

1818

1544

1659

980

630

1818

1544

1659

980

710

2130

1772

2165

1300

800

2130

1772

2165

1300

900

2130

1772

2165

1300

710

2503

2145

2165

1300

800

2503

2145

2165

1300

900

2503

2145

2165

1300

1000

2675

2233

2605

1550

1120

2675

2233

2605

1550

① Jmenovitá velikost
