00227657_0

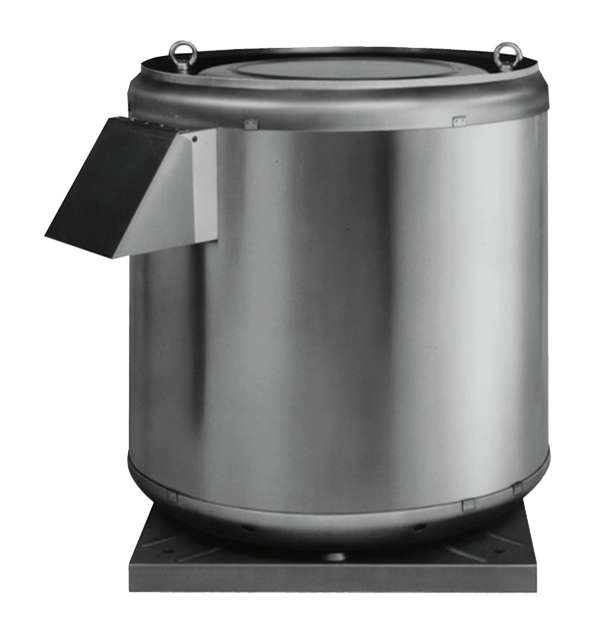

BVD


00227657_0

BVD

Pro odvod tepla a kouře teplotní třídy F400 / F600

Pro odvod tepla a kouře teplotní třídy F400 a F600. Vertikální výfuk, vybaven třífázovým motorem Motor zapouzdřený mimo proud vzduchu a odvětrávaný přes chladící systém motoru Skříň vyrobená z hliníku odolného proti korozi

  • 6 velikostí
  • Více než 100 typů
  • Průtok vzduchu V max. 54 360 m3/h
  • Celkový tlak p1 max. 2 300

  • Práškové lakování možné ve všech barevných odstínech RAL

  • Ochrana proti korozi až do kategorie C5
  • S výfukovou hlavicí SL1000

  • Typ lze izolovat pro danou budovu

Použití

Použití

Střešní ventilátor pro odvod tepla a kouře pro volný výfuk

Volné sání nebo připojení potrubí na straně sání. Dvojí funkce (možnost větrání a odvodu tepla a kouře)

Popis

Varianty

  • Střešní ventilátor pro odvod tepla a kouře BVD F400 / F600
  • Střešní ventilátor pro odvod tepla a kouře vč. tlumiče na výstupu BVD-SDI F400 / F600

Příslušenství

  • Systém pro diagnostiku ventilátorů VD
  • Měřicí zařízení průtoku vzduchu VME
  • Monitorování ložisek metodou shock pulse STI
  • Podstavec pro ploché střechy
  • Tlumicí sokl
  • Tlumicí hlavice SDI
  • Samočinná uzavírací klapka
  • Samočinná uzavírací klapka, tepelně izolovaná
  • Tepelně izolovaná základová deska
  • Pružné vložky
  • Protipříruba
  • Ekvipotenciální pospojování
  • Ochranná mřížka (vstupní a výstupní strana)
  • Servisní vypínač namontovaný (není vyžadována svorkovnice)
  • Výklopný rám (až do DN 500 bez SDI)
  • Výfuková hlavice SL 1000
  • Bezsilikonové provedení
  • Frekvenční měnič (pouze pro režim větrání)
  • Regulátor odváděného vzduchu a odvodu tepla a kouře

Klasifikace, normy a směrnice

  • Teplotní třída podle EN 12101 – část 3:
  • F400 CE č.: 0761-CPD-0007,
  • F600 CE č.: 0761-CPD-0006,
  • Prohlášení o vlastnostech (DoP)

Technické údaje

Rychlý výběr

  • Rychlý výběr
BVD Rozsah výkonu 00228004_0
t = 20 °C
ρ = 1,2 kg/m³
①Celkový tlak
② Průtok vzduchu


Rozměry a hmotnost

  • Rozměry a hmotnost
BVD
00228028_0


00228028_0
00228040_0

Rozměry [mm]

① ØD □A H h □A1 a b Ød M*

315

638

560

695¹⁾

40

460

110

110

14

6

355

808

710

772

40

600

143

143

14

8

400

808

710

848

40

600

143

143

14

8

500

993

1000

923

40

880

197

197

18

8

630

1272

1000

1337

40

880

197

197

18

10

630XL

1500

1000

1337

40

880

197

197

18

10

710

1272

1160

1337

40

1040

265

195

18

10

710XL

1500

1160

1337

40

1040

265

195

18

10

* Připojovací příruby podle DIN 24154, část 3. Mřížka na přívodu vzduchu se může namontovat přímo na základovou desku nebo na příruby.

1) BVD 315/30-2=744

① Jmenovitá velikost
