BID

Podlahová indukční vyúsť ve jmenovitých délkách 900 až 1500 mm, s horizontálním výměníkem tepla

Podlahová indukční vyúsť s dvoutrubkovým nebo čtyřtrubkovým výměníkem tepla pro instalaci do zdvojených podlah

  • Vysoký topný i chladící výkon s nízkým průtokem upravovaného primárního vzduchu a nízkou hladinou akustického výkonu
  • Vysoká úroveň komfortu díky nízké rychlosti proudění vzduchu v pobytové zóně
  • Čtyři varianty trysek pro optimalizaci indukce podle potřeby
  • Seřizovací nožičky k seřízení výšky
  • Souvislé lineární uspořádání, pokud je třeba


Volitelné vybavení a příslušenství

  • Regulační soubor
  • Různé pochozí mřížky, např. rolovatelný rošt ARR nebo lineární výusť AFN
  • Výměník tepla opatřený černým práškovým lakem
  • Práškový lak v mnoha různých barevných odstínech, např. RAL CLASSIC nebo NCS

Použití

Použití

  • Podlahové indukční vyústě typu BID pro instalaci do zdvojených podlah
  • Dvoutrubkové nebo čtyřtrubkové výměníky tepla umožňují dobrou úroveň komfortu při nízkém průtoku upravovaného primárního vzduchu
  • Energeticky efektivní řešení, neboť jako médium pro topení i chlazení se používá voda
  • Podlahové indukční vyústě umožňují zasklení od podlahy ke stropu

Zvláštní charakteristické vlastnosti

  • Přívod vzduchu jako indukující zdrojový proud
  • Horizontální výměník tepla jako dvoutrubkový nebo čtyřtrubkový systém
  • 4 seřizovací nožičky
  • Připojení vody na užší straně, měděná trubka Ø12 mm, buď s volnými konci nebo s G½" vnějším závitem a plochým těsněním

Popis

Varianty

  • E: Jedna jednotka
  • B: Jednotka pro souvislé lineární uspořádání, otevřená na užších stranách

Provedení

  • Pozink
  • P1: opatřeno práškovým vypalovacím lakem RAL 9005, černá barva, nebo jiný odstín RAL, stupeň lesku 70 %

Užitečné doplňky

  • Připojovací hadice
  • Regulační zařízení sestávající z ovládacího panelu s regulátorem a zabudovaným čidlem teploty v místnosti, ventilů a servopohonů ventilů a kompresními spojkami
  • Podlahové mřížky, např. rolovací rošt typu ARR nebo lineární mřížka AFN

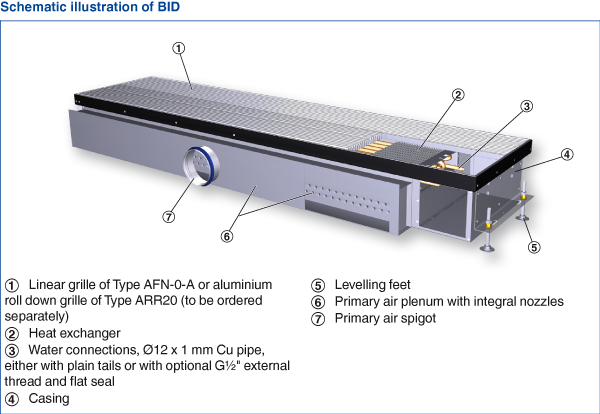

Charakteristické konstrukční znaky

  • Připojovací hrdlo je vhodné pro kruhová potrubí podle EN 1506 nebo EN 13180
  • Čtyři varianty trysek pro optimalizaci indukce podle potřeby
  • Vybrání pro podlahovou mříž

Materiály a povrchy

  • Plášť a komora primárního vzduchu vyrobené z pozinkovaného ocelového plechu
  • Výměník tepla s měděnými trubkami a hliníkovými lamelami
  • Exponované plochy buď neošetřené nebo opatřené práškovým lakováním v libovolném odstínu RAL, např. RAL 9005, černá
  • Výměník tepla také v černé barvě (RAL 9005)

Technické údaje

  • Order code
bid
bid
bid
bid
bid_2
bid

Stiahnutie

informácie o produkte

  • Vytlačiť stránku BID

  • Série BID

    1013,47 KB pdf

certifikáty

  • EUROVENT certificate

    Eurovent_ChilledBeams_CE_2020_09_DE_en_fr Certificate 160,48 KB pdf

  • Eurovent Certita Certification Active and Passive Chilled Beams

    Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 199,74 KB pdf
