AXO

AXO

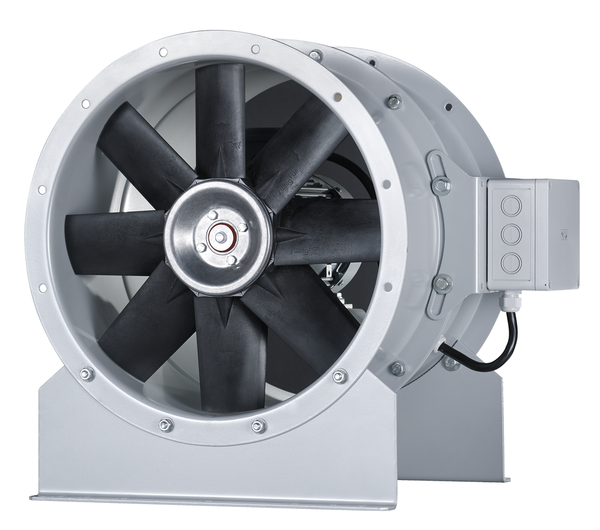

Axiální ventilátory s přímým pohonem pro běžné větrání

Používají se oběžná kola s různým počtem lopatek (5, 6, 8, 9, 10 nebo 12) podle velikosti a požadovaného výkonu; uveďte při objednávání. Kompaktní velikost umožňuje instalaci i ve stísněném prostoru.

Model M-D: motor umístěn ve směru proudění vzduchu s přímým pohonem.
Vhodný pro horizontální i vertikální instalaci.
Skříň k dispozici ve všech barevných odstínech RAL
Také k dispozici s akustickou izolací.
Účinnost až 68 %
10 velikostí
Jmenovitý Ø oběžného kola 315 až 1 600 mm
Průtok vzduchu V max. 250 000 m3/h
Celkový tlak pt max. 1 800 Pa
Model M s přímým pohonem. Oběžné kolo namontováno přímo na hřídeli motoru
Motory se mohou dodávat s tepelnými kontakty nebo s PTC termistorem

Model M-D: motor umístěn ve směru proudění vzduchu s přímým pohonem.
Vhodný pro horizontální i vertikální instalaci.
Skříň k dispozici ve všech barevných odstínech RAL
Také k dispozici s akustickou izolací.
Účinnost až 68 %
10 velikostí
Jmenovitý Ø oběžného kola 315 až 1 600 mm
Průtok vzduchu V max. 250 000 m3/h
Celkový tlak pt max. 1 800 Pa
Model M s přímým pohonem. Oběžné kolo namontováno přímo na hřídeli motoru
Motory se mohou dodávat s tepelnými kontakty nebo s PTC termistorem

Použití

Použití

Ventilátor pro přívod nebo odvod vzduchu
Volné sání nebo připojený k potrubí na vstupní straně
Volný výfuk nebo připojený k potrubí na výstupní straně

Použití

Ventilátor pro přívod nebo odvod vzduchu
Volné sání nebo připojený k potrubí na vstupní straně
Volný výfuk nebo připojený k potrubí na výstupní straně

Popis

Varianty

Model M-S: směr vzduchu s motorem ve vstupu, s přímým pohonem.
Teplotní meze Pro motory ISO-F: 60 °C Pro motory ISO-H: 80 °C.
Ventilátor pro přenos potenciálně výbušného média podle směrnice 94/9/ES (ATEX 95) II 2/2 G c IIC + H2 T3 nebo II 2/2 G c IIB H2 T4 (tlakově odolný krytý motor pro regulaci otáček prostřednictvím frekvenčního měniče) reg. č. PTB 08 ATEX D074
Konstrukce jako nástěnný ventilátor pro odvod tepla a kouře s nástěnnou montážní deskou a výfukový kus s vícelistou samočinnou uzavírací klapkou

Příslušenství

Střešní hlavice DAX
Monitorování ložisek metodou shock pulse STI
Tepelná ochrana motoru
Akustická izolace
Stříška pro venkovní instalaci a pro akustickou izolaci
Kruhové tlumiče TSR (vstupní a výstupní strana)
Prodlužující kus
Revizní dvířka
Samočinná uzavírací klapka
Pružné vložky
Protipříruba
Ekvipotenciální pospojování
Sací nástavec
Ochranná mřížka (vstupní a výstupní strana)
Difuzor
Výfukový kus s ochrannou mřížkou
Montážní konzoly (pro horizontální montáž)
Konzoly (pro vertikální montáž)
Pružinové silentbloky
Gumové silentbloky
Servisní vypínač namontovaný (není vyžadována svorkovnice)
Pozední rám s patkami (vstupní a výstupní strana)
Usměrňovač proudění
Bezsilikonové provedení
Povrchová ochrana – práškové lakování a/nebo pozinkování v kategorii ochrany proti korozi C2 až C5M

Varianty

Model M-S: směr vzduchu s motorem ve vstupu, s přímým pohonem.
Teplotní meze Pro motory ISO-F: 60 °C Pro motory ISO-H: 80 °C.
Ventilátor pro přenos potenciálně výbušného média podle směrnice 94/9/ES (ATEX 95) II 2/2 G c IIC + H2 T3 nebo II 2/2 G c IIB H2 T4 (tlakově odolný krytý motor pro regulaci otáček prostřednictvím frekvenčního měniče) reg. č. PTB 08 ATEX D074
Konstrukce jako nástěnný ventilátor pro odvod tepla a kouře s nástěnnou montážní deskou a výfukový kus s vícelistou samočinnou uzavírací klapkou

Příslušenství

Střešní hlavice DAX
Monitorování ložisek metodou shock pulse STI
Tepelná ochrana motoru
Akustická izolace
Stříška pro venkovní instalaci a pro akustickou izolaci
Kruhové tlumiče TSR (vstupní a výstupní strana)
Prodlužující kus
Revizní dvířka
Samočinná uzavírací klapka
Pružné vložky
Protipříruba
Ekvipotenciální pospojování
Sací nástavec
Ochranná mřížka (vstupní a výstupní strana)
Difuzor
Výfukový kus s ochrannou mřížkou
Montážní konzoly (pro horizontální montáž)
Konzoly (pro vertikální montáž)
Pružinové silentbloky
Gumové silentbloky
Servisní vypínač namontovaný (není vyžadována svorkovnice)
Pozední rám s patkami (vstupní a výstupní strana)
Usměrňovač proudění
Bezsilikonové provedení
Povrchová ochrana – práškové lakování a/nebo pozinkování v kategorii ochrany proti korozi C2 až C5M

Technické údaje

Rozměry a hmotnost

AXO do DN 1120

Rozměry [mm] trox_blau20 ① ② Ø průměr Øk ØD z×d L M_max ③ trox_blau20

315

71-80

320

356

386

8 × 9,5

150

265

trox_blau20

400

71-90

401

438

468

12 × 9,5

188

348

trox_blau20

400

100

401

438

468

12 × 9,5

376

390

trox_blau20

500

80-100

504

541

571

12 × 9,5

225

570

trox_blau20

500

90-132

504

541

571

12 × 9,5

450

451

trox_blau20

630

90-112

634

674

712

16 × 11,5

286

595

trox_blau20

630

132

634

674

712

16 × 11,5

572

575

trox_blau20

800

100-132

797

837

875

24 × 11,5

350

760

trox_blau20

800

160

797

837

875

24 × 11,5

700

810

trox_blau20

1000

132-180

1003

1043

1081

24 × 11,5

415

730

trox_blau20

1000

200

1003

1043

1081

24 × 11,5

830

770

105

trox_blau20

1120

132-200

1124

1174

1214

24 × 11,5

450

825

110

trox_blau20

1250

160-225

1261

1311

1351

24 × 11,5

500

⊗

trox_blau20

1250

250-280

1261

1311

1351

24 × 11,5

1000

⊗

trox_blau20

1400

180-225

1415

1465

1545

24 × 11,5

560

⊗

trox_blau20

1400

250-315

1415

1465

1545

24 × 11,5

1120

⊗

trox_blau20

1600

180-225

1587

1637

1717

32 × 11,5

630

⊗

trox_blau20

1600

250-315

1587

1637

1717

32 × 11,5

1260

⊗

① Jmenovitá velikost; v případě instalace se silentbloky je třeba prodlužující díl ( pro některé velikosti) •

② Velikost motoru model B3 •

③ Hmotnost bez motoru (cca) [kg] •

⊗ Na vyžádání

Rozměry [mm]

①	②	Ø průměr	Øk	ØD	z×d	L	M_max	③
315	71-80	320	356	386	8 × 9,5	150	265	6
400	71-90	401	438	468	12 × 9,5	188	348	11
400	100	401	438	468	12 × 9,5	376	390	16
500	80-100	504	541	571	12 × 9,5	225	570	16
500	90-132	504	541	571	12 × 9,5	450	451	22
630	90-112	634	674	712	16 × 11,5	286	595	30
630	132	634	674	712	16 × 11,5	572	575	29
800	100-132	797	837	875	24 × 11,5	350	760	50
800	160	797	837	875	24 × 11,5	700	810	70
1000	132-180	1003	1043	1081	24 × 11,5	415	730	85
1000	200	1003	1043	1081	24 × 11,5	830	770	105
1120	132-200	1124	1174	1214	24 × 11,5	450	825	110
1250	160-225	1261	1311	1351	24 × 11,5	500	⊗	⊗
1250	250-280	1261	1311	1351	24 × 11,5	1000	⊗	⊗
1400	180-225	1415	1465	1545	24 × 11,5	560	⊗	⊗
1400	250-315	1415	1465	1545	24 × 11,5	1120	⊗	⊗
1600	180-225	1587	1637	1717	32 × 11,5	630	⊗	⊗
1600	250-315	1587	1637	1717	32 × 11,5	1260	⊗	⊗

① Jmenovitá velikost; v případě instalace se silentbloky je třeba prodlužující díl ( pro některé velikosti) •

② Velikost motoru model B3 •

③ Hmotnost bez motoru (cca) [kg] •

⊗ Na vyžádání
